連接器作為設備的連接紐帶，廣泛用于汽車電子、消費電子和通信領域，從汽車高壓接口、電腦主板到服務器基站都依賴其穩定連接。
核心組件PIN針的精度至關重要，微米級偏差就可能導致信號衰減或安全隱患。因此，PIN針3D高精度檢測已成為保障連接可靠性的關鍵環節。
01連接器生產工藝環節
在整個制造過程中，尤其是在組裝完成后，質量檢測至關重要。
連接器生產環節面臨以下質檢挑戰:
漏檢率高
人工目檢主觀性強，標準不一致。易疲勞，效率低，漏檢率高
調試時間長
傳統方案無法獲取高度/深度信息，對不同型號產品切換調試時間長

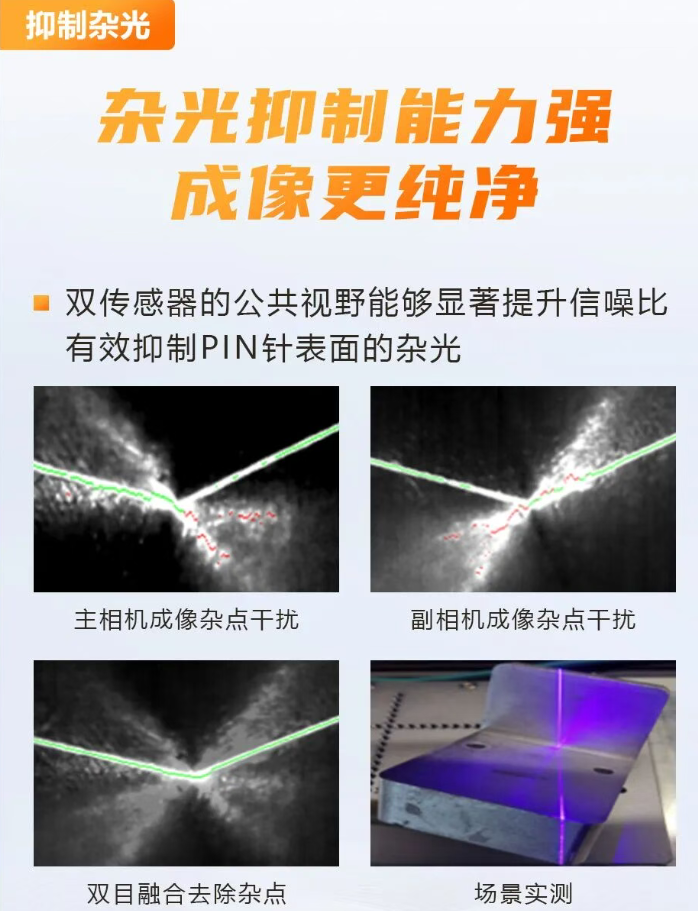

成像干擾
連接器PIN針表面存在雜光影響、視野盲區
02海康機器人PIN針3D質檢方案

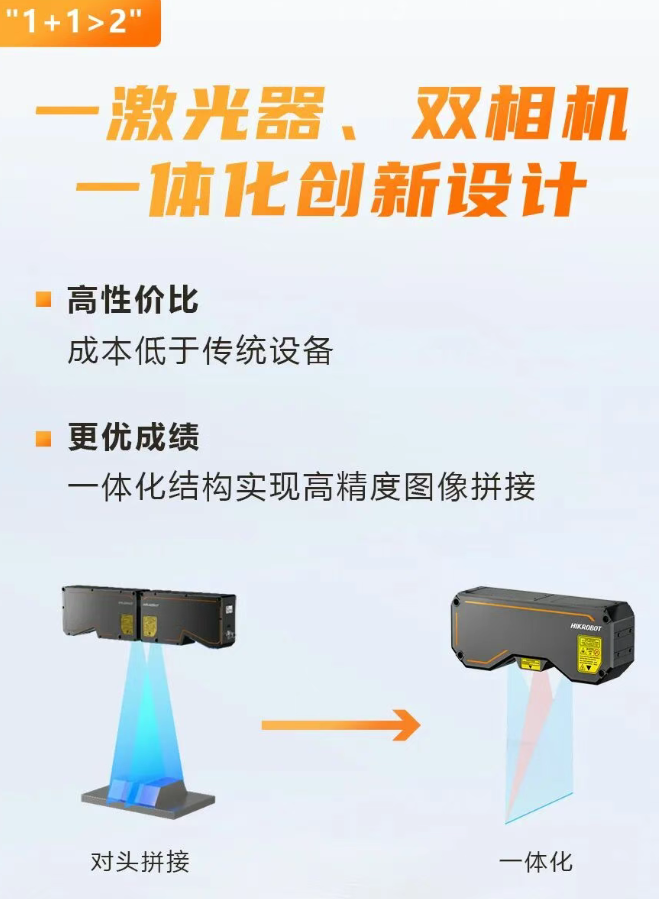

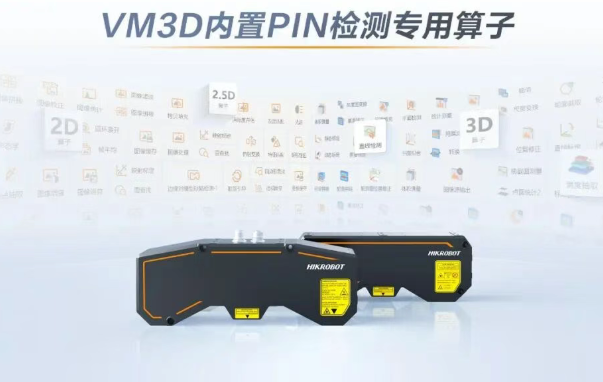

海康機器人PIN針3D質檢方案，采用3D雙目單線激光輪廓傳感器，替代傳統的“對頭架設“方案，搭配自研VM3D算法平臺，內置PIN檢測專用算子，能夠進行在線非接觸式實時檢測。
方案優勢
03汽車行業檢測案例

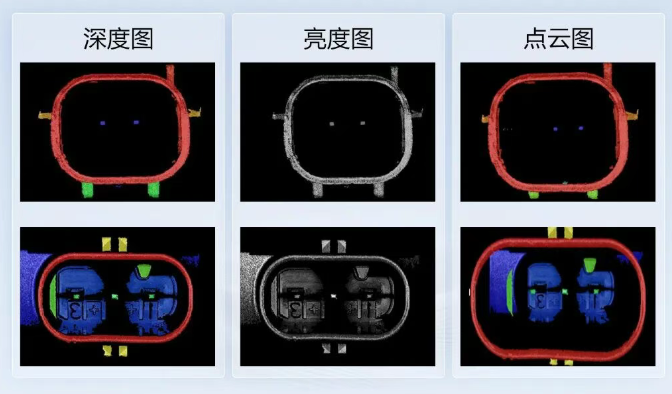

汽車控制盒上PCB接口PIN針檢測
汽車內部集成多種控制盒，每個控制盒通過連接器與傳感器、電源、執行機構等部件實現電氣連接。
海康機器人雙目單線輪廓傳感器結合VM3D算法平臺，通過點面測量與點線測量技術，可對PIN針的高度及位置度進行高精度檢測。
Z方向精度在20μm以下，XY方向精度在70μm以下，滿足要求，確保連接器插拔力符合標準，保障控制盒連接的穩定性與可靠性。
汽車傳感器PIN針檢測
汽車內部配置大量傳感器(如溫度、壓力傳感器等)，均需通過連接器實現與控制盒等設備的數據交互。
利用3D視覺檢測技術，可快速精準地測量PIN針的高度與位置度，精度在10μm以內，XY精度在20μm以內，確保其符合設計規范，從而保障汽車數據傳輸的準確性與穩定性。
汽車高頻連接器PIN針檢測
高頻連接器廣泛應用于汽車通信系統，對PIN針的精度要求極高。
通過3D視覺檢測系統，可實現對PIN針高度的精密測量，Z方向精度在8μm以內，確保高頻信號傳輸的完整性，提升車載通信系統的抗干擾能力與可靠性。
04消費電子行業檢測案例

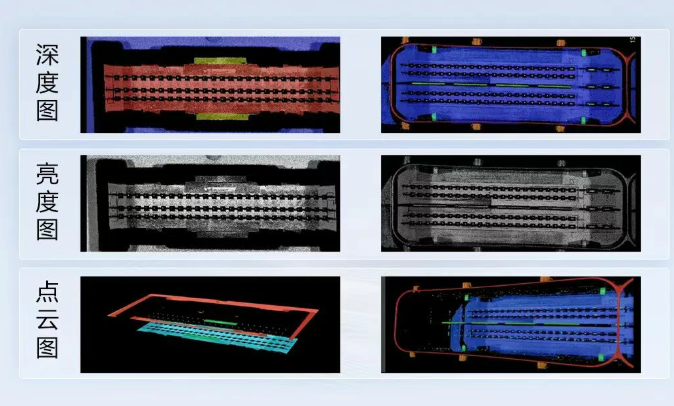

電腦主板PIN針檢測
電子設備主板通過PIN針實現各模塊間的連接，其精度直接影響整機性能。
基于3D點云分析技術，可對主板PIN針的高度進行自動化檢測，精度在10μm以內，避免接觸不良，保障主板運行的穩定性與良品率。

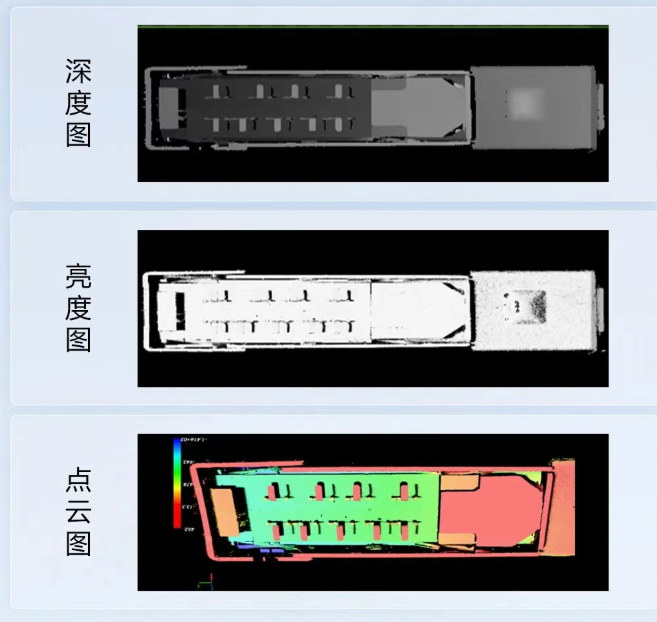

USB口PIN針檢測
USB接口作為通用數據傳輸端口，其PIN針的平整度與位置度至關重要。
通過3D高精度測量系統，可快速檢測PIN針的共面性，精度在1μm以內，確保接口插拔順暢性與信號傳輸可靠性，滿足消費電子領域的高標準需求。
